| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6800 |
| Τροποποιημένο: | 2 |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Τ/Τ |

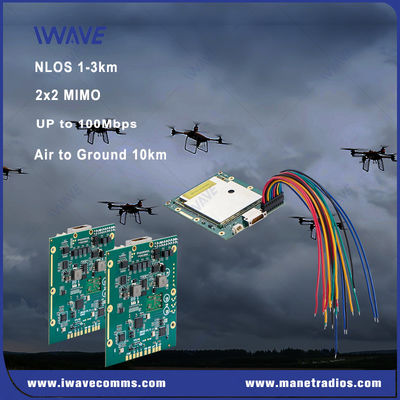

600Mhz UHF μη επανδρωμένο σύστημα NLOS σημείο επικοινωνίας σε πολλαπλά σημεία σύνδεσης
Εισαγωγή
Ο τηλεοπτικός πομπός FDM-6800 COFDM έχει σχεδιαστεί ειδικά για τακτικές αποστολές για μη επανδρωμένες πλατφόρμες.Ο ασύρματος πομπός βίντεο και ήχου FDM-6800 υιοθετεί την τελευταία τεχνολογία κορυφαίας τοπολογίας IWAVE COFDM, η οποία έχει ισχυρές ικανότητες κατά των παρεμβολών και των παρεμβολών σε σκληρά περιβάλλοντα.
Με μια οπτική πλευρά και ένα σχεδιασμό SDR, ο ψηφιακός πομπός FDM-6800 είναι ένα πλήρες στρατιωτικό ασύρματο σύστημα μικροκυμάτων,που συμβάλλει στην επίτευξη πραγματικής επικοινωνίας βίντεο και ήχου με κέντρο διοίκησης κατά τη διάρκεια κρίσιμων αποστολώνΜπορεί εύκολα να φθάσει σε απόσταση NLOS 1-3km εκτός οπτικής γραμμής με διαφορετικά ρυθμιζόμενα επίπεδα ισχύος μετάδοσης RF.
Η μονάδα εξασφαλίζει ισχυρή ασύρματη σύνδεση τόσο σε κινητά οχήματα όσο και σε μη επανδρωμένα συστήματα, εξασφαλίζοντας αδιάλειπτη ανταλλαγή πληροφοριών ακόμη και κατά τη διάρκεια ελιγμών υψηλής ταχύτητας, όπως 300 χλμ/ώρα.
Εφαρμογή
Συνδέστε πολλά UAV, UGVs, αισθητήρες, προσωπικό και επανδρωμένες / μη επανδρωμένες πλατφόρμες μέσω ενός μαζικά κλιμακώσιμου αστρικού δικτύου.
Το FDM-6800 υιοθετεί μια νέα γενιά ραδιοτεχνολογίας, μικρού μεγέθους, συμπαγούς σχεδιασμού, μπορεί να μεταφερθεί, μη επανδρωμένα αεροσκάφη και άλλες εφαρμογές, με μέγιστη ισχύ μετάδοσης 200MW.Το προϊόν μπορεί να παρέχει στους χρήστες μια ταχεία και ευέλικτη λύση για διάφορες επιχειρηματικές ανάγκες (όπως βίντεο HDΟ εξοπλισμός είναι κατάλληλος για τη δημόσια ασφάλεια, την ένοπλη αστυνομία, τις πυροσβεστικές δυνάμεις, τα στρατεύματα κλπ. Είναι επίσης κατάλληλος για κινητά οχήματα, εξοπλισμό πλοίων,για την επίτευξη αδιάλειπτης επικοινωνίας μεταξύ οχημάτων και οχημάτωνΕπιπλέον, το προϊόν μπορεί επίσης να χρησιμοποιηθεί σε κλειστά σενάρια όπως ορυχεία, σήραγγες και υπόγεια.
Πλεονεκτήματα
Τρόποι από σημείο σε σημείο και από σημείο σε πολλαπλό σημείο και από πολλαπλό σημείο σε πολλαπλό σημείο
Αποτελεσματική κωδικοποίηση καναλιών.
Παροχή διεπαφής IP για την επίτευξη διασύνδεσης και διαλειτουργίας με άλλες συσκευές IP.
Δεν πρέπει να βασίζονται σε σταθμούς βάσης, οι οποίοι είναι σε θέση να σχηματίσουν ένα ασύρματο ευρυζωνικό δίκτυο αποτελεσματικά και γρήγορα.
Παρακολούθηση της λειτουργικής κατάστασης του βίντεο και του κόμβου front-end σε πραγματικό χρόνο.
Προδιαγραφές
| Τεχνολογία | Ασύρματη επικοινωνία με βάση το πρότυπο τεχνολογίας TD-LTE |
| Κρυπτογράφηση | Εναλλακτικό στρώμα-2 |
| Ποσοστό δεδομένων | Μέχρι 100Mbps ((Uplink και Downlink) |
| Πεδίο επικοινωνίας | Αέρος προς έδαφος 20 χλμ. NLOS Γη προς Γη 1-3 χιλιόμετρα |
| Σημείο | 64 κόμβοι |
| MIMO | 2x2 MIMO |
| Δύναμη ραδιοκυμάτων | 23dBm±2 (2w, 5w ή 10w κατόπιν αιτήματος) |
| Κλιμάκωση | Από άκρο σε άκρο≤5ms-15ms |
| Μοντάρωση | Προσαρμοστικό QPSK, 16QAM, 64QAM |
| Αντιπαρακωλύσεις | FHSS ((Σύνολο διάδοσης συχνότητας) |
| Διάφραση ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| Κατανάλωση ενέργειας | 5W |
| Εισφορά ισχύος | DC5-32V |

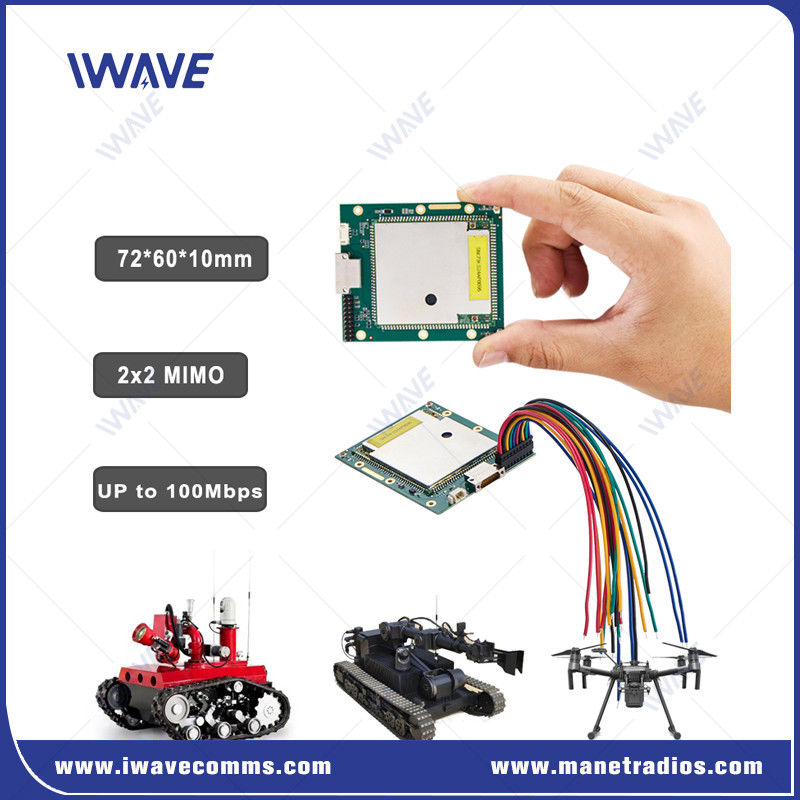

| Διάσταση | 72*60*10mm |
| Βάρος | 33g |
| Διπλή συχνότητα ζώνης | 1.4G: 1420 MHz-1530 MHz |
| 600Mhz: 566Mhz-678Mhz | |
| RF | 2 x IPX |
| Λεωφορείο LAN | 3x θύρα Ethernet |
| Κουουάρτ | 2xCOMUART |
|
|
