| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-7802WG |
| Τροποποιημένο: | 2 |
| Χρόνος παράδοσης: | 2 εβδομάδες |
| Όροι πληρωμής: | Τ/Τ |

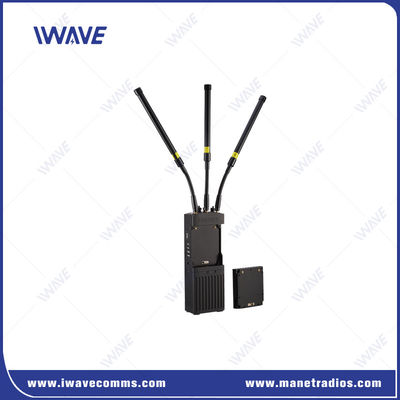

Τακτικό Ραδιοφώνημα IP Mesh για επικοινωνία NLOS
Περιγραφή του προϊόντος
Ο τακτικός ραδιοφωνικός σταθμός FD-7802WG είναι μια συσκευή επικοινωνίας που χρησιμοποιεί ασύρματη ευρυζωνική τεχνολογία δικτύωσης ad hoc.Υιοθετεί λειτουργία διπλής λειτουργίας διπλής συχνότητας και υποστηρίζει τόσο τις λειτουργίες star όσο και ad hoc δικτύωσης Μπορεί να παρέχει διαφανή κανάλια μετάδοσης IP για εφαρμογές ανώτερου στρώματος, όπως βίντεο, φωνή και δεδομένα.

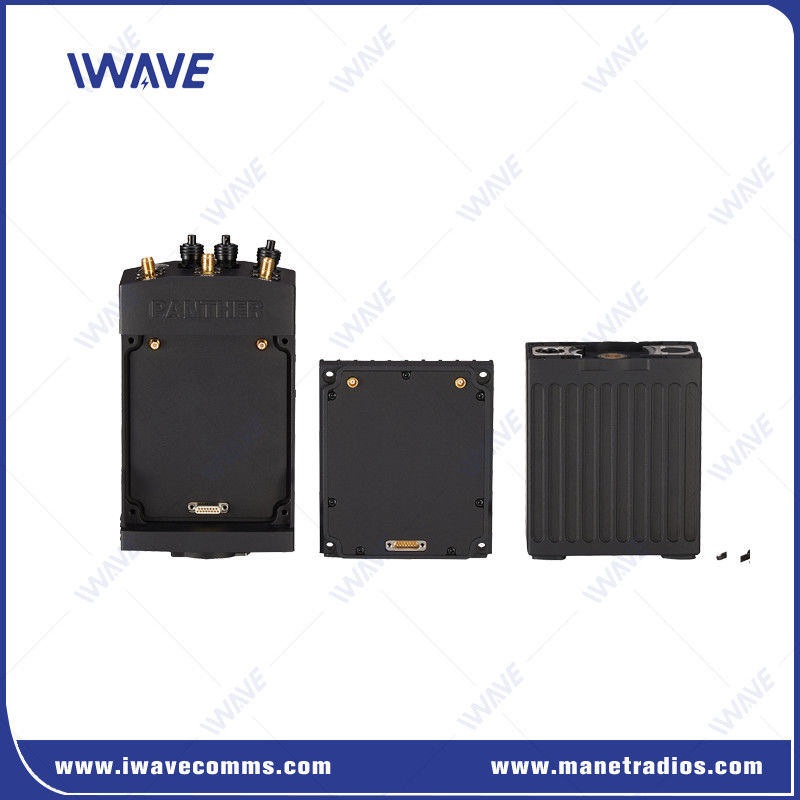

Όλοι οι κόμβοι του φορητού ραδιοφώνου FD-7802WG διαπραγματεύονται αυτόματα διαδρομές μέσω του στρώματος σύνδεσης.Μπορεί να δημιουργήσει γρήγορα ένα δίκτυο επικοινωνίας οποτεδήποτε και οπουδήποτεΤο αυτοοργανωμένο δίκτυο χειριστήριου ραδιοφώνου υιοθετεί μια αποσυναρμολογητέα κεντρική μονάδα επικοινωνίας και ένα αποσυναρμολογητέο σχεδιασμό μπαταρίας.ελαφρύ και συμπαγές, χαμηλή κατανάλωση ενέργειας και υψηλό εύρος ζώνης.ανταποκρίνεται στις φορητές ανάγκες εξωτερικών και μεμονωμένων στρατιωτών και μπορεί να χρησιμοποιηθεί ευρέως στις επικοινωνίες έκτακτης ανάγκης, ταχεία ανάπτυξη, έρευνες πεδίου, υπόγειες εργασίες και άλλες βιομηχανίες.
Ο φορητός ασύρματος FD-7802WG παρέχει καλωδιακές διεπαφές Ethernet και σειριακές θύρες δεδομένων για να διευκολύνει την πρόσβαση άλλων κινητών τερματικών στο δίκτυο.το χειροκίνητο ραδιόφωνο FD-7802WG μπορεί επίσης να παρέχει μια ποικιλία εξαρτημάτων, όπως ενότητες κωδικοποίησης εικόνας, ολοκληρωμένες φωνητικές ενότητες, ασύρματες ενότητες WLAN, ενότητες εντοπισμού θέσης GIS ή ενότητες πύλης δημόσιων δικτύων για την κάλυψη διαφόρων απαιτήσεων εφαρμογής σε διαφορετικά σενάρια.
Πλεονεκτήματα
Υποστήριξη 64 κόμβων. οποιοσδήποτε κόμβος μπορεί να επικοινωνήσει ελεύθερα.
Υποστήριξη της ταχείας ανάπτυξης λειτουργιών.Γρήγορη ανάπτυξη ιδιωτικού δικτύου για ομαδική επικοινωνία σε 5 λεπτά.Η μπαταρία μπορεί να αφαιρεθεί και να αντικατασταθεί γρήγορα
Ευφυής δρομολόγηση.Το δίκτυο αλλάζει αυτόματα δρομολόγια με βάση παράγοντες όπως ο αριθμός των λαμβάνων και το περιβάλλον του καναλιού
Η τοπολογία του δικτύου είναι μεταβλητή. Η τοπολογία μπορεί να εναλλάσσεται μεταξύ γραμμικών, αστέρων και ματιών τοπολογιών ή πολλαπλών τοπολογιών που συνυπάρχουν.
Προδιαγραφές
| Άρθρα | Προδιαγραφές |
| Συχνότητα | 600Mhz/800MHz/1,4GHz/Δύο ζώνες |
| Τεχνολογία | Ασύρματη τεχνολογία βασισμένη σε TD-LTE |
| Μοντάρωση | Υποστήριξη QPSK/16QAM/64QAM και άλλων μεθόδων διαμόρφωσης |
| Ασύρματο κανάλι | Υποστήριξη 3T3R MIMO |
| Δύναμη | 2W/ 5W |
| Αισθησία | ¥-103dBm@10MHz |
| Διάμετρος ζώνης ασύρματου καναλιού | Υποστήριξη 3MHz/5MHz/10MHz/20MHz/40MHz (τρόπος συγκέντρωσης φορέα CA) |
| Δυνατότητα κατά των παρεμβολών | Υποστήριξη της τεχνολογίας δυναμικού άλματος συχνότητας |
| Κλιμάκωση | Καθυστέρηση μετάδοσης δεδομένων μέσω εναέριας διεπαφής < 30 ms |
| Κρυπτογράφηση | Υποστήριξη κρυπτογράφησης στρώσης 2, ZUC, SNOW3G, AES τρεις μεθόδους κρυπτογράφησης προαιρετικές |
| Περιορισμός | 100Mbps |
| Ικανότητες δικτύωσης | Εναλλακτική επιλογή: |
| Απόσταση επικοινωνίας | 0-10km (διαβίβαση με οπτική γραμμή, η πραγματική απόσταση εξαρτάται από το περιβάλλον μετάδοσης) |
| Δυνατότητα δικτύου | 64 κόμβοι |
| Δυνατότητα καταρράκτη | 6 άλματα |
| Λειτουργία μετάδοσης δεδομένων | Υποστήριξη μετάδοσης δεδομένων με βάση πακέτα IP |
| Μεταφορά βίντεο | Υποστήριξη μετάδοσης εικόνας υψηλής ευκρίνειας 1080p, προσαρμογή ροής κώδικα H.264/H.265 |
| Διαβίβαση σειριακής θύρας | Υποστηρίζει μετατροπή δεδομένων σειριακής θύρας και δεδομένων IP και υποστηρίζει Modbus, MQTT, HTTP και άλλα πρωτόκολλα σειριακής επικοινωνίας |
| Ώρα εκκίνησης | Όχι άνω των 60 ετών |
| Χρόνος δικτύωσης | Όχι πάνω από 90 |
| Αναβάθμιση έκδοσης | Αναβάθμιση και αντικατάσταση έκδοσης υποστήριξης συσκευής |
| Με κινητήρα: | Συνεχής 12V / προσαρμογός εναλλασσόμενου ρεύματος / μπαταρία λιθίου μεγάλης χωρητικότητας |
| Δείκτες | Ενδεικτικός δείκτης ποιότητας τροφοδοσίας ηλεκτρικής ενέργειας και δικτύου |
| Άντενα | Τυποποιημένη 2dBi ολμοκατευθυντική κεραία |
| αποσυναρμολογητέο σχέδιο | Μονάδα ασύρματης επικοινωνίας και αφαιρούμενη μπαταρία |
| Διάρκεια ζωής της μπαταρίας | Ο συνεχής χρόνος εργασίας είναι 4 ώρες. |
| Διασύνδεση συσκευής | Διασύνδεση πλέγματος πτήσης εισόδου ισχύος * 1 |
| Διασύνδεση αεροπορικής πρίζας θύρας Ethernet * 2 | |
| Διασύνδεση πλέγματος αεροπορικής πύλης σειριακής θύρας δεδομένων * 1 | |
| Ασύρματη RF διεπαφή TNC*3 | |
| Περιφερειακά στοιχεία | Μονάδα κωδικοποίησης εικόνας (HDMI/SDI) |
| Συστατικά οπτικά | Μονάδα επεξεργασίας φωνής (/VOICE CALL) |
| Ασύρματη μονάδα WLAN (2.4GHz/5.8GHz) | |
| Μονάδα πύλης δημόσιου δικτύου (4G/5G) | |
| Μονάδα εντοπισμού θέσης GIS (GPS/Beidou) | |
| Βάρος | 2,6 kg (χωρίς κεραία) |
| Μέγεθος | ¥260mm*130mm*100mm (εκτός από την κεραία) |
| Θερμοκρασία λειτουργίας | -20 oC έως 55 oC |
| Θέρμανση αποθήκευσης | -40 oC έως 65 oC |
| Περιοχή θερμοκρασίας και υγρασίας | 95%±3%, 40°C, μη συμπύκνωση |
| Προστασία | IP65 |
| Εγκατάσταση | Χειροκίνητο/Τυλί |
Διασύνδεση

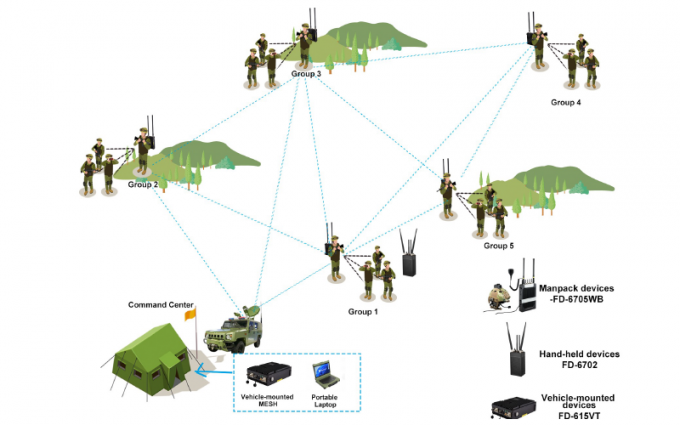

Εφαρμογή
Κάθε αρχηγός ομάδας χρησιμοποιεί μια συσκευή διπλής συχνότητας Manpack MESH.
Στην ομάδα, κάθε μέλος χρησιμοποιεί συσκευή χειρός MESH FD-7802WG, φορούν κράνη με κάμερες ή μικρόφωνο που μπορεί να επικοινωνήσει με τους άλλους
Βίντεο
Βίντεο
|
|
