| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

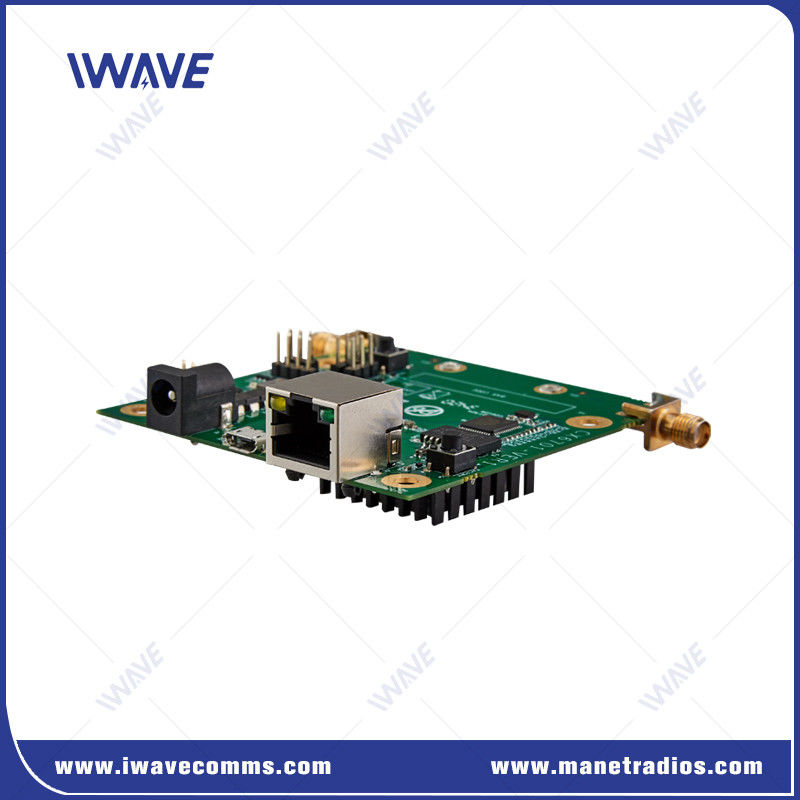

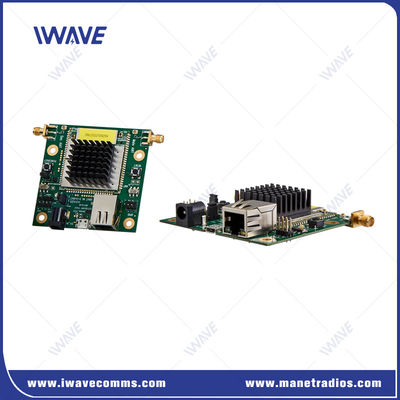

Ασύρματος ψηφιακός πομπός μετάδοσης βίντεο COFDM για κινητά UAV και ρομποτική στο NLOS
Εισαγωγή
Ο ασύρματος ψηφιακός τηλεοπτικός πομπός FDM-6600 προσφέρει βίντεο, IP και δεδομένα για όλες τις ανάγκες μη επανδρωμένης επικοινωνίας.
Η ισχυρή ικανότητα NLOS εδάφους προς το έδαφος και να φτάσει 15 χλμ αέρα προς το έδαφος σας επιτρέπει να πάρετε μια σταθερή και ομαλή ροή βίντεο χωρίς να κολλήσει.πυκνό δάσοςΤο FDM-6600 ζυγίζει μόνο 50g και είναι ιδανικό για εφαρμογές UxV κρίσιμων για το μέγεθος και το βάρος.
Χαρακτηριστικά
Δυνατή ικανότητα NLOS
Το FDM-6600 είναι ειδικά σχεδιασμένο με βάση το πρότυπο τεχνολογίας TD-LTE με προηγμένο αλγόριθμο για την επίτευξη υψηλής ευαισθησίας, το οποίο επιτρέπει μια ισχυρή ασύρματη σύνδεση όταν το σήμα είναι αδύναμο.Έτσι, όταν εργάζονται σε περιβάλλον NLO, η ασύρματη σύνδεση είναι επίσης σταθερή και ισχυρή.
Στερεά Επικοινωνία Μακρινής Απόστασης
Μέχρι 20km (αέρος προς το έδαφος) καθαρό και σταθερό σήμα ραδιοφώνου και 1km έως 3km NLOS (εδάφος προς το έδαφος) με ομαλή και πλήρη ροή βίντεο HD.
Υψηλή απόδοση
Μέχρι 30Mbps ((υποσύνδεση και υποσύνδεση)
Αποφυγή παρεμβολών
Η συχνότητα των τριών ζώνων 800Mhz, 1.4Ghz και 2.4Ghz για διασταυρούμενη ζώνη για την αποφυγή παρεμβολών.
Δυναμική τοπολογία
Σκηνοθετήσιμο σημείο σε δίκτυα πολλαπλών σημείων. Ένας κύριος κόμβος υποστηρίζει 32 κόμβους σκλάβων. Διαμορφώνεται στο web UI και η τοπολογία πραγματικού χρόνου θα εμφανίζεται παρακολουθώντας όλες τις συνδέσεις των κόμβων.
Κρυπτογράφηση
Η προηγμένη τεχνολογία κρυπτογράφησης AES128 είναι ενσωματωμένη για να αποτρέψει την πρόσβαση μη εξουσιοδοτημένων.
COMPACT & ελαφρύ βάρος
Ζυγίζει μόνο 50g και είναι ιδανικό για UAS / UGV / UMV και άλλες μη επανδρωμένες πλατφόρμες με αυστηρούς περιορισμούς μεγέθους, βάρους και ισχύος (SWaP).
Εφαρμογή
Το FDM-6600 είναι ένα προηγμένο ασύρματο βίντεο και σύνδεσμο δεδομένων SDR που έχει σχεδιαστεί με ελαφρύ βάρος, μικρό μέγεθος και χαμηλή ισχύ.Η μικροσκοπική ενότητα υποστηρίζει την επικοινωνία με βίντεο και πλήρη διπλή.π.χ. Τηλεμετρία) σε ένα ενιαίο ευρυζωνικό δίκτυο ραδιοσυχνοτήτων υψηλής ταχύτητας, το οποίο το καθιστά ιδανικό για τα UAV, τα αυτόνομα οχήματα και την κινητή ρομποτική για διάφορες βιομηχανίες.
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |

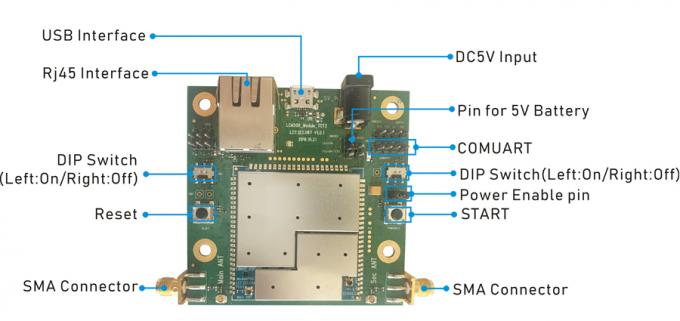

| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
