| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-66MN |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
Nlos 3km Γη προς Γη Ρομποτική Ασφαλής ασύρματα δεδομένα και συνδέσεις βίντεο
Εισαγωγή

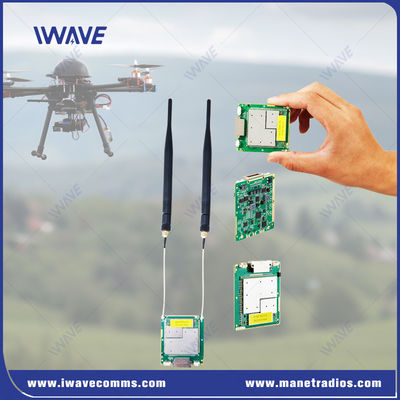

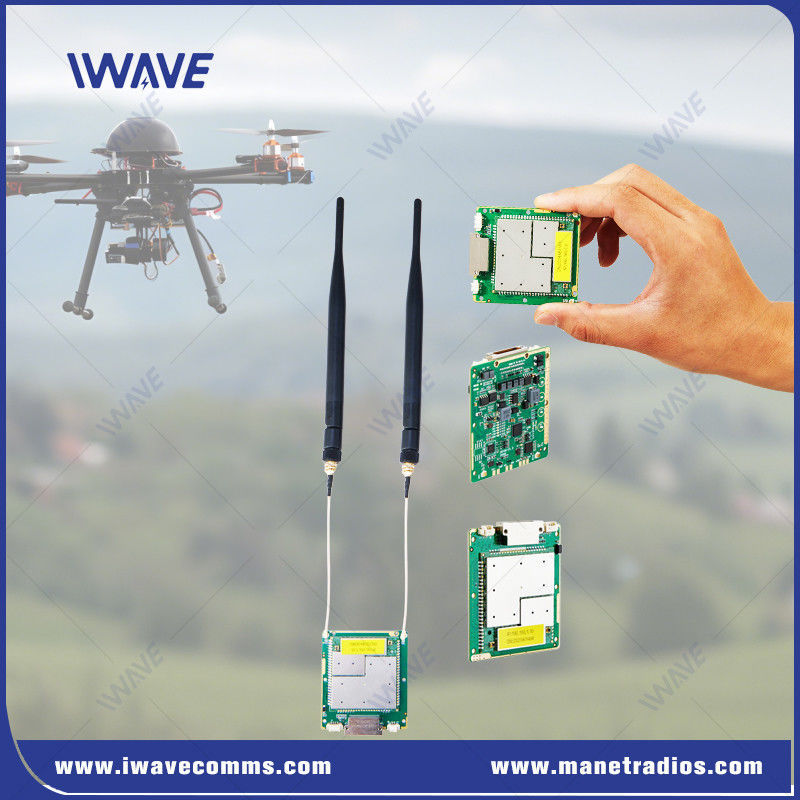

Το FDM-66MN είναι ένα μη επανδρωμένο σύστημα 1-3 χιλιομέτρων για ρομποτική τηλεμετρία δεδομένων και HD video streaming.Η απόκτηση πληροφοριών σειριακής θύρας μέσω IP επιτρέπει σε ένα σταθμό ελέγχου να ελέγχει πολλαπλά κινητά ρομπότΕίναι ιδιαιτέρως κατάλληλο για χρήση σε σμήνη drones, UGV, unmanned vehicles και άλλες εφαρμογές ρομποτικής μικρής έως μεσαίας εμβέλειας.
Το μέγεθος 60*55*5,7mm το καθιστά το μικρότερο ραδιοφωνικό μοντέλο ευρυζωνικής ζώνης OEM και ιδανικό υποψήφιο για ενσωμάτωση συστήματος σε μικρά μη επανδρωμένα συστήματα για να λειτουργεί σε δύσκολα περιβάλλοντα,όπως η εσωτερική επιθεώρηση κτιρίων ή σηράγγων.
Βασικά χαρακτηριστικά
Διανομή φάσματος
Το φάσμα διάχυσης συχνότητας (FHSS), η προσαρμοστική τροποποίηση και η προσαρμοστική ισχύς μετάδοσης RF είναι ο καλύτερος συνδυασμός για την ανοσία στον θόρυβο και τις παρεμβολές.
Διαχείριση λογισμικού και WebUI
Το FDM-66MN μπορεί να ρυθμιστεί χρησιμοποιώντας μια πλήρη διεπαφή λογισμικού που βασίζεται στην εγκατάσταση.ρυθμίσεις δικτύου, ασφάλεια, τοπολογία παρακολούθησης, SNR, RSSI, απόσταση κλπ.
Η μικρότερη ραδιοφωνική μονάδα OME

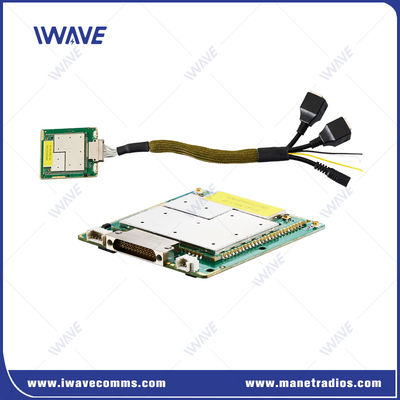

Το FDM-66MN είναι ο υπερμικροσκοπικός ψηφιακός δέκτης βίντεο με διάσταση 60 * 55 * 5,7 mm και βάρος 26 γραμμάρια.Το μικρό μέγεθος το καθιστά ιδανικό για εφαρμογές ευαίσθητες στο βάρος και το χώρο, όπως μικρά drones ή πλατφόρμες UGV.
Ρυθμίσιμη ισχύς μετάδοσης
Η ισχύς εξόδου που επιλέγεται από λογισμικό από -40 dBm έως 25 dBm
Ένα πλούσιο σύνολο επιλογών διεπαφής
Ευρεία τάση εισόδου ισχύος
Πλήρη είσοδος ισχύος DC5-32V για την αποφυγή της καύσης όταν εισάγεται λάθος τάση
Ορισμός διεπαφής
| J30JZ Ορισμός: | ||||||
| Πινάκια | Ονομασία | Πινάκια | Ονομασία | Ονομασία | Πινάκια |  |
| 1 | TX0+ | 10 | Δ+ | 19 | COM_RX | |
| 2 | TX0- | 11 | Δ- | 20 | UART0_X | |
| 3 | Εθνική Τράπεζα | 12 | Εθνική Τράπεζα | 21 | UART0_RX | |
| 4 | TX4- | 13 | Αριθμός VIN συνεχούς κυκλοφορίας | 22 | Μπότα | |
| 5 | TX4+ | 14 | RX0+ | 23 | Επενδύσεις | |
| 6 | RX4- | 15 | RX0- | 24 | Εθνική Τράπεζα | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Αριθμός VIN συνεχούς κυκλοφορίας | |
| 8 | Εθνική Τράπεζα | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Εφαρμογή
Το FDM-66MN είναι μια συμπαγή, ελαφριά και καθορισμένη από λογισμικό μονάδα ραδιοσύνδεσης σχεδιασμένη για αξιόπιστη επικοινωνία σε μη επανδρωμένες εφαρμογές, συμπεριλαμβανομένων αποστολών BVLoS, UGV, ρομποτικής, UAS και USV.Προσφέροντας υψηλής ταχύτηταςΤο FDM-66MN επιτρέπει ταυτόχρονη υψηλής ποιότητας διπλή μετάδοση πολλαπλών τροφοδοσιών βίντεο full HD, σημάτων ελέγχου και δεδομένων τηλεμετρίας.Με προσθήκη εξωτερικού ενισχυτή ισχύος, μπορεί να επιτύχει εμβέλειες επικοινωνίας έως και 50 χλμ. Ακόμη και σε δύσκολα περιβάλλοντα χωρίς οπτική επαφή, όπως οι πολυσύχναστες αστικές περιοχές, εξασφαλίζει αξιόπιστη επικοινωνία σε αποστάσεις έως και 20 χλμ..
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη βάση με βάση το πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού δεδομένων συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10km-15km ((Αέρος προς το έδαφος) 500m-3km ((NLOS εδάφους προς το έδαφος) |
|
| Δυναμικότητα | 16 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) Όλοι οι κόμβοι ρυθμίζουν αυτόματα την ισχύ μετάδοσης |
|
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W |
|
| Εισφορά ισχύος | DC5V-32V | |
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Διάταξη συχνότητας | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Ασύρματα | |||||||
| Τρόπος επικοινωνίας | Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση | ||||||
| Τρόπος μετάδοσης | Πλήρη διπλή | ||||||
| Λειτουργία δικτύου | Δυναμική διαδρομή | Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο | |||||
| Έλεγχος δικτύου | Εποπτεία από το κράτος | Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης | |||||
| Διαχείριση συστήματος | WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά | ||||||
| Επαναδιαβίβαση | Α1 | Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει | |||||
| L2 | Επαναμεταδόσεις HARQ | ||||||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Σειριακή θύρα | 2x RS232 | |
| Εισφορά ισχύος | 2*Εισφορά ισχύος (εναλλακτική επιλογή) | |
| Ελέγχος της μετάδοσης δεδομένων | |||||
| Διασύνδεση εντολών | Διαμόρφωση εντολών AT | Υποστήριξη θύρας VCOM/UART και άλλων θύρων για τη διαμόρφωση εντολών AT | |||
| Διαχείριση ρυθμίσεων | Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού | ||||
| Τρόπος λειτουργίας | Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus |
● Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση με τον υπολογιστή. ●Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από την διεύθυνση IP προορισμού. ● TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT |
|||
| Ποσοστό Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Τρόπος μετάδοσης | Τρόπος διέλευσης | ||||
| Πρωτόκολλο | Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 26 γραμμάρια | |
| Διάσταση | 60*55*5,7mm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
