| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-6100 |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |
Ρομποτική NLOS 3km μη επανδρωμένο σύστημα τηλεμετρία δεδομένα και HD βίντεο IP MESH Oem Module
Εισαγωγή

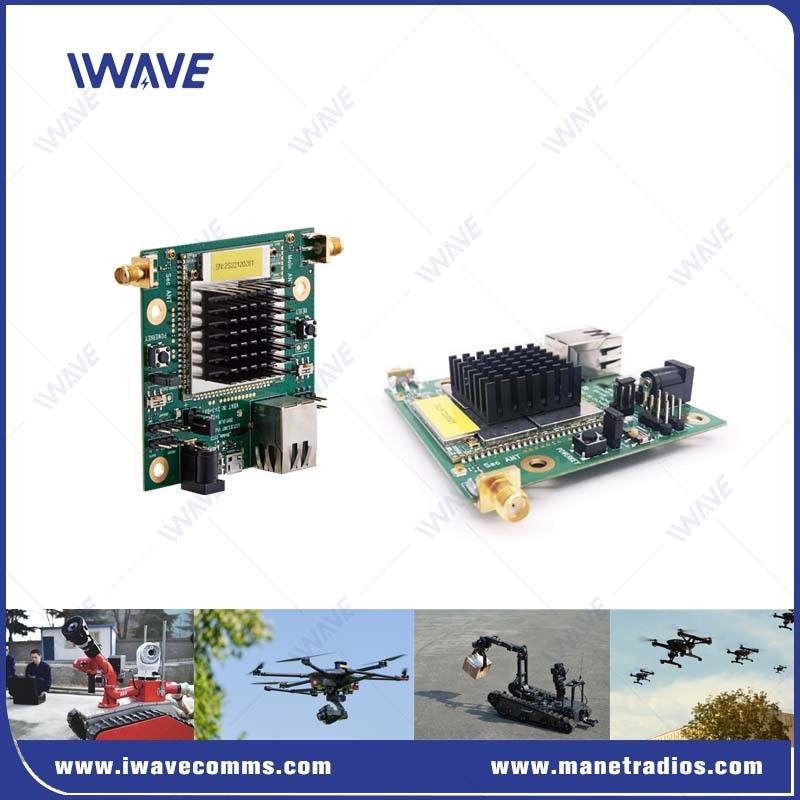

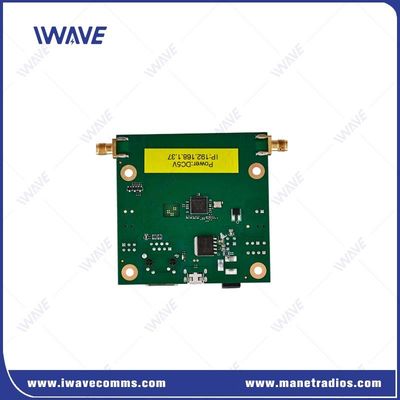

Το FD-6100 είναι μια συμπαγή, τρι-αγωγική ψηφιακή σύνδεση δεδομένων OEM που λειτουργεί στις ζώνες συχνοτήτων 800MHz, 1.4GHz και 2.4GHz.Είναι ιδανικό για εφαρμογές παρακολούθησης και τηλεοπτικής μετάδοσης σε UAV (Ανεπιβατικά Αεροσκάφη) και UGV (Ανεπιβατικά Γη)Τα ραδιοφωνικά δίκτυα IP Mesh προσφέρουν μια αξιόπιστη και προσαρμόσιμη λύση MANET (Mobile Ad-hoc Network) ακόμη και για τα πιο απαιτητικά περιβάλλοντα.Το FD-6100 εξασφαλίζει μια ισχυρή και ασφαλή σύνδεση σε όλες τις τρεις ζώνες συχνοτήτων, χρησιμοποιώντας την τεχνολογία FHSS (Frequency Hopping Spread Spectrum) και αξιοποιώντας την υψηλή ευαισθησία του προτύπου τεχνολογίας TD-LTE για την παροχή ισχυρών επιδόσεων RF.οι δυνατότητες μεγάλης εμβέλειας επιτρέπουν υψηλής ποιότητας ασύρματες επικοινωνίες με βίντεο και τηλεμετρία.
Βασικά χαρακτηριστικά
|
● Σχεδιασμός ιστού υγρού αυτοθεραπείας βελτιστοποιημένο για εφαρμογές κινητής τηλεφωνίας ● Ταχύτητες δεδομένων: 30Mbps (συνδυασμένες ανωτάτες και κατώτερες συνδέσεις) ● Λειτουργία τριών ζώνων συχνότητας (800MHz/1.4GHz/2.4GHz, επιλέξιμη μέσω λογισμικού) ● Φόρμα OEM (γυμνή πλακέτα) για απρόσκοπτη ενσωμάτωση πλατφόρμας ● Μακροχρόνια οπτική γραμμή (LOS) για τα UAV: 10 χλμ. (αέρος προς έδαφος) ● Ρυθμίσιμη συνολική ισχύ εξόδου έως 25dBm ● Υποστηρίζει έως και 32 κόμβους σε ένα δίκτυο MESH μίας συχνότητας ● Ρυθμίσιμη περιοχή ισχύος ραδιοσυχνοτήτων: -40 dBm έως +25 dBm ● Υποστηρίζει διαμορφώσεις Mesh, Point-to-Multipoint και Point-to-Point ● Ταυτόχρονη διαβίβαση δεδομένων IP και σειριακών δεδομένων ● Περιοχή θερμοκρασίας λειτουργίας: -40°C έως +80°C ● 128/256-bit κρυπτογράφηση AES για ασφάλεια |
|
Εφαρμογή
Τα δίκτυα πλέγματος βελτιώνουν την ανθεκτικότητα, επεκτείνουν την εμβέλεια και απλοποιούν τη συνεργατική επικοινωνία.Είναι ιδανικό για εφαρμογές UxV κρίσιμων για το μέγεθος και το βάρος, προσφέροντας το SWaP μιας λύσης bare-board για την ολοκλήρωση πλατφόρμας και συστήματος.
●Ιδανικό για χρήση σε ευρεία κάλυψη περιοχών και σε εφαρμογές κινητής τηλεφωνίας, όπως η ρομποτική
● Τακτικές επικοινωνίες
●Ανεπιβαλλόμενα οχήματα ασύρματης μετάδοσης βίντεο
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Βασισμένο στο πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10 χιλιόμετρα (αέρος προς το έδαφος) 500 μέτρα-3 χιλιόμετρα (NLOS) | |
| ΑΠΟΤΕΛΕΙΑ | 16 κόμβοι | |
| Δύναμη | 23dBm±2 (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC12V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Υψηλότερη προτεραιότητα από την πύλη δικτύου είναι αυξημένη, τα δεδομένα ελέγχου διαβιβάζονται κατά προτεραιότητα. |
|
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FD-6100 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να Ορίστε το σχήμα ο ίδιος |
||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
|
|
