| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FD-6700WG |
| Τροποποιημένο: | 2units |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, D/P, T/T |

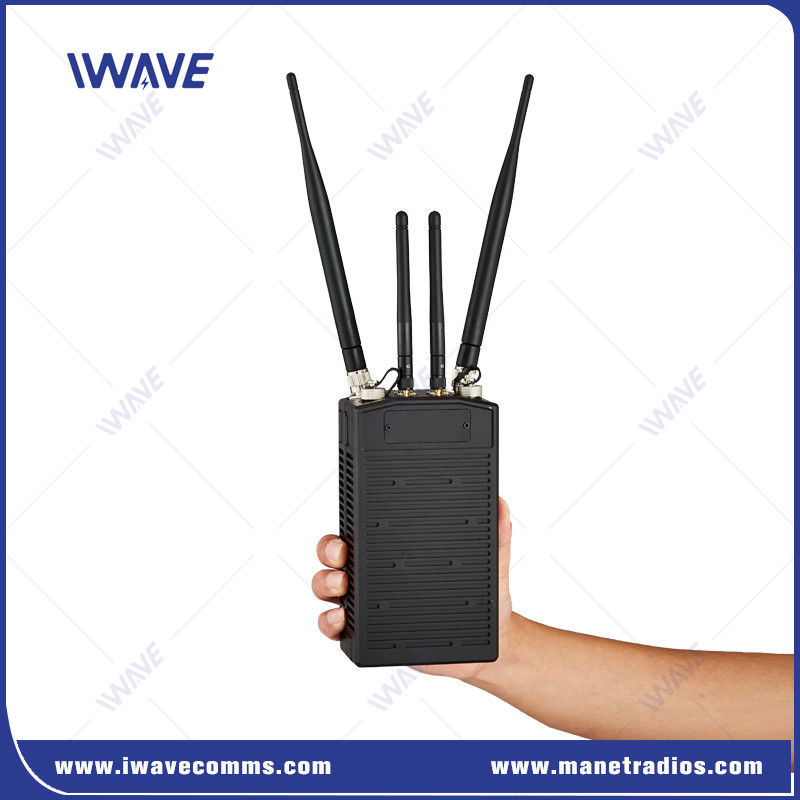

Τακτικό χειροκίνητο IP Mesh Smart Radio για τη μετάδοση βίντεο στο NLOS
Ο ραδιοφωνικός σταθμός MIMO MESH FD-6700WG είναι ένας εύκολος στη μεταφορά, εύκολος στη χρήση ραδιοφωνικός σταθμός Mesh με λειτουργία 4G.Είναι ειδικά σχεδιασμένο για να φοριέται από το προσωπικό για να συνδέει άτομα σε ένα δίκτυο πλέγματος.Το ενσωματωμένο WiFi hotspot του καθιστά εύκολη τη σύνδεση οποιασδήποτε συσκευής που έχει συνδεθεί με το διαδίκτυο στο ίδιο δίκτυο.
Το FD-6700WG είναι κατασκευασμένο για να δημιουργεί ισχυρά, ασφαλή δίκτυα οπουδήποτε, που ενώνει όλες τις κρίσιμες πηγές δεδομένων σας σε πραγματικό χρόνο και σας δίνει πρόσβαση στα πιο προηγμένα,το πιο κλιμακώσιμο Mobile Ad Hoc Network (MANET).
It provides interoperable communications to peopel on the move with other IWAVE IP MESH products such as big power vehicle type IP MESH and 50km drone ip mesh node in Beyond the Line of Sight (BLOS) challenging mountain and jungles environment.
Βασικά χαρακτηριστικά
800Mhz/1.4Ghz/2.4Ghz επιλέξιμα από το λογισμικό εξαρτώνται από την εφαρμογή σας.
Μια απόσταση άλματος έως 17 χλμ. Το δίκτυο αλυσίδας μπορεί να φθάσει μεγαλύτερες αποστάσεις ((50KM).

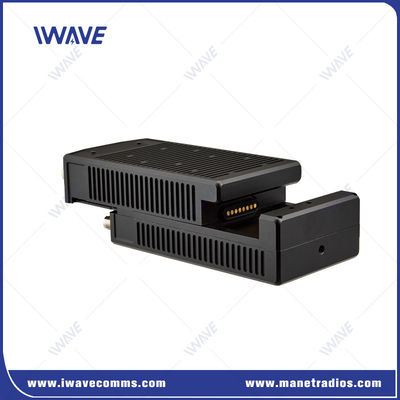

Είναι εξοπλισμένο με μπαταρία μεγάλης χωρητικότητας, με μακροχρόνια διάρκεια ζωής της μπαταρίας και μπορεί να λειτουργεί συνεχώς για 10 ώρες. Η χωρητικότητα της μπαταρίας είναι 5400mAh/55.5Wh
Σύμφωνα με τις συνθήκες του καναλιού, προσαρμόστε προσαρμοστικά την ισχύ μετάδοσης και λήψης για τη μείωση της κατανάλωσης ενέργειας και των παρεμβολών του δικτύου. Υιοθετεί την αυτόματη τεχνολογία άλματος συχνότητας για την αντι παρεμβολή, μειώνοντας σημαντικά την κατανάλωση ισχύος του συστήματος και το μέγεθος της μονάδας.
Η τοπολογία μπορεί να εναλλάσσεται μεταξύ γραμμικών, αστεριών και ματιών τοπολογιών ή πολλαπλών τοπολογιών που συνυπάρχουν.
Το FD-6700WG μπορεί να λειτουργήσει ομαλά με άλλες συσκευές IP MESH τύπου IWAVE, όπως οχήματα υψηλής ισχύος, αερομεταφερόμενα οχήματα και UGV, σχηματίζοντας ένα μεγάλο δίκτυο επικοινωνίας. |
|
Λογισμικό διαχείρισης δικτύου MESH
Το IWAVE είναι ένα λογισμικό διαχείρισης δικτύου MESH που βασίζεται στο Windows.διαχείριση και ενσωμάτωση του εξοπλισμού μετάδοσης IP MESH της IWAE. Με αυτό μπορείτε να πάρετε σε πραγματικό χρόνο την τοπολογία, RSRP, SNR, απόσταση, διεύθυνση IP και άλλες πληροφορίες όλων των κόμβων..Από το λογισμικό, μπορείτε να ρυθμίσετε τις ρυθμίσεις ανάλογα με τις απαιτήσεις σας, όπως συχνότητα εργασίας, εύρος ζώνης, διεύθυνση IP, δυναμική τοπολογία, απόσταση σε πραγματικό χρόνο μεταξύ των κόμβων, ρυθμίσεις αλγόριθμου,αναλογία ανάμεσά τους, εντολές AT, κλπ.
Εφαρμογή
Με βάση τον προηγμένο αλγόριθμό μας, το FD-6700WG παρέχει ασφαλή, εξαιρετικά αξιόπιστη σύνδεση για μια σειρά απαιτητικών εφαρμογών, συμπεριλαμβανομένης της μετάδοσης βίντεο σε πραγματικό χρόνο για την παρακολούθηση κινητών,Επικοινωνίες NLOS (εκτός οπτικής γραμμής), και διοίκηση και έλεγχο των drones και της ρομποτικής.
Υποστηρίζει μια ποικιλία μορφών εφαρμογής, όπως manpack / vehicle mounted.
Υποστηρίζει έως και 32 κόμβους, λειτουργεί με λειτουργία ομάδας και σχηματίζει ένα πολυλειτουργικό σύστημα επικοινωνίας σε όλες τις καιρικές συνθήκες.
Προδιαγραφές
| Γενικά | Μηχανική | ||
| Ασύρματα | MESH ((Βάσει της τεχνολογίας πρόσβασης τερματικών TD-LTE) | ΘΕΜΕΡΑ | -25o έως +75oC |
| Δίκτυο | ΔΙΚΑΛΟΣ | ΕΠΡΑΤΗΣΗ | IP65 |
| ΜΟΔΥΛΑΣΗ | Επικαιροποιημένα συστήματα | Διάμετροι | 175*90*60mm |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | Βάρος | 10,3 κιλά |
| DATA RATE | 30Mbps | ΥΛΟΔΟΣ | Μαύρο ανωτισμένο αλουμίνιο |
| ΑΝΑΝΑΤΗΣΗ | -103dBm/10MHz | Εγκατάσταση | Παράδειγμα που κρατείται στο χέρι |
| Διάταξη ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz ((προσαρμόσιμο) | ΣΥΜΒΟΥΛΙΑ (επιλέξιμη από λογισμικό) | |
| ΑΡΧΗ | 1km-3km ((LOS) /500meters~1km ((NLOS) | 1.4Ghz | 1427.9-1467.9MHz |
| ΔΗΜΟΣΙΟ | 32 | 800 MHz | 806-826 MHz |
| MIMO | Διαστημική πολλαπλασιαστική, κωδικοποίηση χώρου-χρόνου, TX/RX Eigen Beamforming | 2.4Ghz | 2401.5-2481.5 MHz |
| Δύναμη | 25dBm±2 | Δύναμη | |
| ΑΕΡΙΚΗ ΕΝΤΕΣΧΕΙΡΗ ΑΠΟΧΡΗΣΗ | ≤ 200 ms | ΔΕΣΜΟΥΣΗ | DC12V |
| ΑΕΡΙΚΗ ΕΝΤΕΣΧΕΙΡΗ ΑΠΟΧΡΗΣΗ | ≤ 200 ms | ΔΕΣΜΟΥΣΗ | DC12V |
| Δικτυακό δίκτυο | WLAN 802.11 b/g/n/a | Η διάρκεια ζωής της μπαταρίας | 10 ώρες (εξωτερική μπαταρία) |
| Αντιεμμεσολάβηση | Αλλαγή συχνότητας εντός της ζώνης συχνότητας εργασίας | ΕΝΤΕΡΦΑΣΕΣ | |
| Χρόνος δικτύωσης | < 1 λεπτό | RF | 2 x TNC2 x SMS ((4G + WIFI Ant) |
| Χρόνος έναρξης | < 30s | Ηλεκτρονικό δίκτυο | 1xEthernet |
| 4G | 4G πλήρης Netcom | Δύναμη | Εισαγωγή συνεχούς ρεύματος |
| Χρόνος δικτύωσης | <1min ((σταθερή σύνδεση) | ||
| ΑΝΑΝΑΤΗΣΗ | ||
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 2.4Ghz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
Βίντεο
Βίντεο
|
|
