| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-66MN |
| Τροποποιημένο: | 2PCS |
| τιμή: | negotiable |
| Χρόνος παράδοσης: | 5-8 εργάσιμες ημέρες |
| Όροι πληρωμής: | Δ/Π,Τ/Τ,L/C |
Ασφαλείς ασύρματες συνδέσεις δεδομένων UGV/drone για επικοινωνίες NLOS
Εισαγωγή

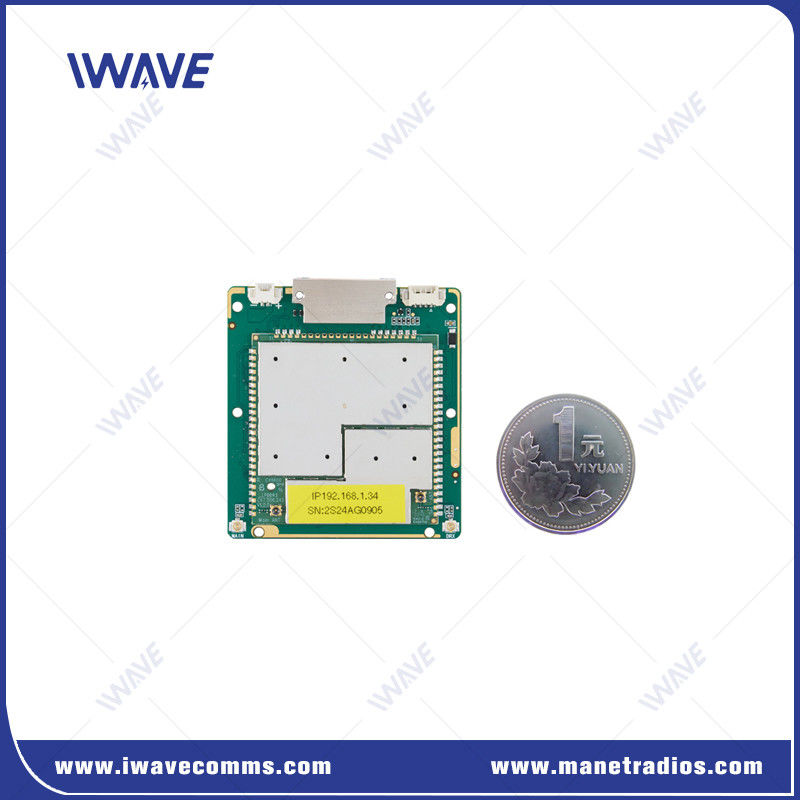

Το FDM-66MN είναι η πιο προηγμένη ευρυζωνική ψηφιακή σύνδεση δεδομένων σχεδιασμένη για κινητή ρομποτική και μη επανδρωμένα συστήματα.Επιλέξιμο λογισμικό διαχείρισης 4 GHz.
Το FDM-66MN παρέχει ασύρματες επικοινωνίες βίντεο και τηλεμετρίας μεγάλης εμβέλειας και υψηλής απόδοσης μεταξύ μιας ή περισσοτέρων κινητών μονάδων και σταθμού ελέγχου σε περιβάλλοντα εκτός δικτύου και αποσυνδεδεμένα.
Βασικά χαρακτηριστικά
Υψηλό ποσοστό δεδομένων
●Ανωτά και κάτω σύνδεση 30Mbps
Μεγάλη απόσταση επικοινωνίας
● -Σε οπτική γραμμή (NLOS) και κινητά περιβάλλοντα: 500 μέτρα-3 χλμ.
● Οπτική γραμμή αέρος προς το έδαφος: 10-15 χλμ.
● Διεύρυνση της απόστασης επικοινωνίας με την προσθήκη ενισχυτή ισχύος
●Υποστήριξη εξωτερικών ενισχυτών ραδιοσυχνοτήτων (προσφορά για εγχειρίδιο)
Υψηλή Ασφάλεια
●Χρησιμοποιώντας ιδιόκτητες μορφές κύματος εκτός από την κρυπτογράφηση AES 128
Εύκολη ενσωμάτωση
● Με τυποποιημένες διεπαφές και πρωτόκολλα
● 3* θύρα Ethernet για τη σύνδεση εξωτερικών συσκευών IP
● OEM ενότητα για εύκολη ενσωμάτωση σε διάφορες πλατφόρμες και μια αυτόνομη λύση συνδεσιμότητας.
Παροχή εγγράφου API
●Το FDM-66MN παρέχει API για συμβατότητα με διαφορετικά λειτουργικά συστήματα και πλατφόρμες
Χαμηλή καθυστέρηση
●Παραθυμία μετάδοσης σκλάβου-μάστερ κόμβου <= 30 ms
Αντίπαλη Ευαισθησία
● -103 dBm/10MHz
Ορισμός διεπαφής
| J30JZ Ορισμός: | ||||||
| Πινάκια | Ονομασία | Πινάκια | Ονομασία | Ονομασία | Πινάκια |  |
| 1 | TX0+ | 10 | Δ+ | 19 | COM_RX | |
| 2 | TX0- | 11 | Δ- | 20 | UART0_X | |
| 3 | Εθνική Τράπεζα | 12 | Εθνική Τράπεζα | 21 | UART0_RX | |
| 4 | TX4- | 13 | Αριθμός VIN συνεχούς κυκλοφορίας | 22 | Μπότα | |
| 5 | TX4+ | 14 | RX0+ | 23 | Επενδύσεις | |
| 6 | RX4- | 15 | RX0- | 24 | Εθνική Τράπεζα | |
| 7 | RX4+ | 16 | RS232_TX | 25 | Αριθμός VIN συνεχούς κυκλοφορίας | |
| 8 | Εθνική Τράπεζα | 17 | RS232_RX | |||
| 9 | VBUS | 18 | COM_TX | |||
Εφαρμογή
Η μικροσκοπική, ελαφριά και καθορισμένη από λογισμικό μονάδα ραδιοσύνδεσης είναι ένας αξιόπιστος συνεργάτης επικοινωνίας για μη επανδρωμένες εφαρμογές για αποστολές BVLoS, UGV, ρομποτική, UAS και USV.,Οι δυνατότητες μεγάλης εμβέλειας του FDM-66MN επιτρέπουν ταυτόχρονη υψηλής ποιότητας διπλή μετάδοση πολλαπλών δεδομένων full HD και δεδομένων ελέγχου και τηλεμετρίας.Μπορεί να παρέχει επικοινωνία 50 χιλιομέτρων.Ακόμη και εργασία σε πολυσύχναστη πόλη χωρίς οπτική επαφή, μπορεί επίσης να εξασφαλίσει περισσότερη απόσταση επικοινωνίας 20 χιλιομέτρων.
Προδιαγραφές
| Γενικά | ||
| Τεχνολογία | Ασύρματη βάση με βάση το πρότυπο τεχνολογίας ασύρματης TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα 2 | |
| Ποσοστό δεδομένων | 30Mbps ((Uplink και Downlink) | |
| Προσαρμοστική μέση κατανομή του ρυθμού δεδομένων συστήματος | ||
| Υποστήριξη των χρηστών για τη ρύθμιση του ορίου ταχύτητας | ||
| Πεδίο | 10km-15km ((Αέρος προς το έδαφος) 500m-3km ((NLOS εδάφους προς το έδαφος) |
|
| Δυναμικότητα | 16 κόμβοι | |
| Διάφραση ζώνης | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| Δύναμη | 25dBm±2 (2w ή 10w κατόπιν αιτήματος) Όλοι οι κόμβοι ρυθμίζουν αυτόματα την ισχύ μετάδοσης |
|
| Μοντάρωση | QPSK, 16QAM, 64QAM | |
| Αντιπαρακωλύσεις | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Κατανάλωση ενέργειας | Μέσος όρος: 4-4,5W Μέγιστο: 8W |
|
| Εισφορά ισχύος | DC5V-32V | |
| Ευαισθησία του δέκτη | Ευαισθησία ((BLER≤3%) | ||||
| 2.4GHz | 20 MHz | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10 MHz | -103 dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3 MHz | -106 dBm | 5MHz | - 91dBm ((5Mbps) | ||
| 1.4GHz | 20 MHz | -100 dBm | 3MHz | -86dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5 MHz | -104 dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3 MHz | -106 dBm | 800 MHz | 10MHz | -91dBm ((10Mbps) | |
| 800 MHz | 20 MHz | -100 dBm | 10MHz | -97dBm ((5Mbps) | |
| 10 MHz | -103 dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5 MHz | -104 dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3 MHz | -106 dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| Διάταξη συχνότητας | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 MHz | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| Τρόπος επικοινωνίας | Μονόδιαπτο, πολυδιάπτο, ραδιοτηλεόραση | ||||||
| Τρόπος μετάδοσης | Πλήρη διπλή | ||||||
| Λειτουργία δικτύου | Δυναμική διαδρομή | Ενημερώνει αυτόματα τις διαδρομές με βάση τις συνθήκες σύνδεσης σε πραγματικό χρόνο | |||||
| Έλεγχος δικτύου | Εποπτεία από το κράτος | Κατάσταση σύνδεσης /rsrp/snr/απόσταση/πετρελαϊκή απόδοση αναβαθμισμένης σύνδεσης και αναβαθμισμένης σύνδεσης | |||||
| Διαχείριση συστήματος | WATCHDOG: όλες οι εξαιρέσεις σε επίπεδο συστήματος μπορούν να εντοπιστούν, αυτόματη επαναφορά | ||||||
| Επαναδιαβίβαση | Α1 | Καθορίστε αν πρέπει να επαναδιαβιβάσετε με βάση τα διαφορετικά δεδομένα που μεταφέρονται. (AM/UM); HARQ επαναδιαβιβάζει | |||||
| L2 | Επαναμεταδόσεις HARQ | ||||||
| RF | 2 x IPX | |
| Ethernet | 3xEthernet | |
| Σειριακή θύρα | 2x RS232 | |
| Εισφορά ισχύος | 2*Εισφορά ισχύος (εναλλακτική επιλογή) | |
| Ελέγχος της μετάδοσης δεδομένων | |||||
| Διασύνδεση εντολών | Διαμόρφωση εντολών AT | Υποστήριξη θύρας VCOM/UART και άλλων θύρων για τη διαμόρφωση εντολών AT | |||
| Διαχείριση ρυθμίσεων | Υποστήριξη διαμόρφωσης μέσω WEBUI, API και λογισμικού | ||||
| Τρόπος λειτουργίας | Λειτουργία TCP server Τρόπος πελάτη TCP Τρόπος UDP Πολυδιάδοση UDP ΜΠΤΜ Modbus |
● Όταν ορίζεται ως διακομιστής TCP, ο διακομιστής σειριακής θύρας περιμένει τη σύνδεση με τον υπολογιστή. ●Όταν ορίζεται ως πελάτης TCP, ο διακομιστής σειριακής θύρας ξεκινά ενεργά μια σύνδεση με τον διακομιστή δικτύου που καθορίζεται από την διεύθυνση IP προορισμού. ● TCP server, TCP client, UDP, UDP multicast, συνύπαρξη TCP server/client, MQTT |
|||
| Ποσοστό Baud | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| Τρόπος μετάδοσης | Τρόπος διέλευσης | ||||
| Πρωτόκολλο | Ηλεκτρονικό δίκτυο, IP, TCP, UDP, HTTP, ARP, ICMP, DHCP, DNS, MQTT, Modbus TCP, DLT/645 | ||||
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |

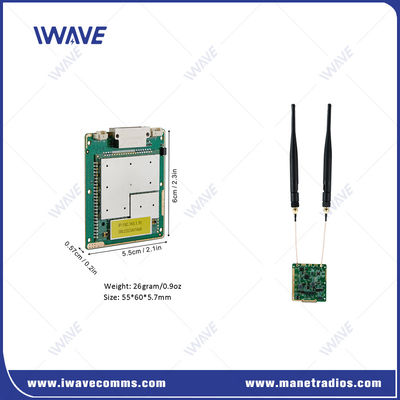

| Βάρος | 26 γραμμάρια | |
| Διάσταση | 60*55*5,7mm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
