| Ονομασία μάρκας: | IWAVE |
| Αριθμός μοντέλου: | FDM-6600 |

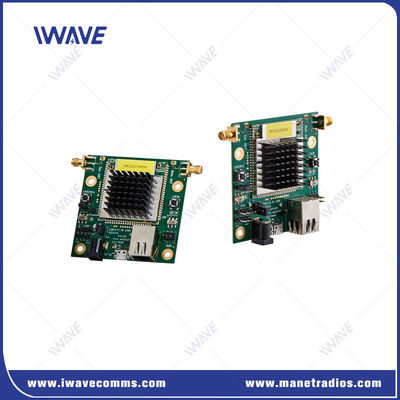

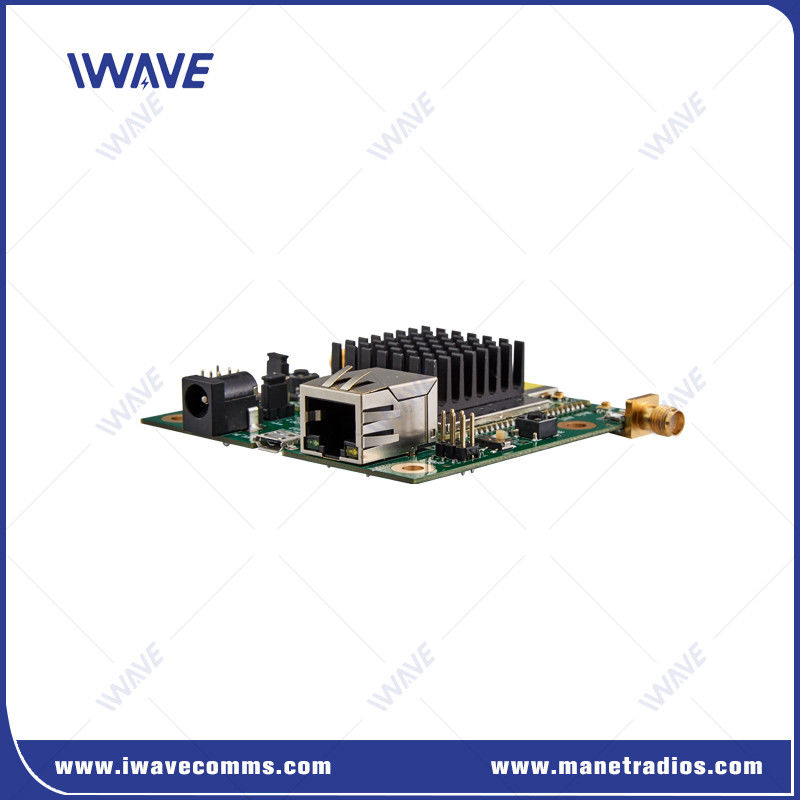

Ασύρματη ενότητα PCB για τη μετάδοση δεδομένων βίντεο ευρυζωνικής σύνδεσης NLOS
Εισαγωγή
Το FDM-6600 Wireless NLOS Broadband Video Data Transmitting PCB Module είναι μια προηγμένη συσκευή επικοινωνίας που έχει σχεδιαστεί για να ανταποκρίνεται στις υψηλές απαιτήσεις των σύγχρονων βιομηχανικών περιβάλλοντων.Έχει σχεδιαστεί για να παρέχει μια απρόσκοπτη και ισχυρή σύνδεση για μια ποικιλία εφαρμογών που απαιτούν μεταφορά δεδομένων και βίντεο σε πραγματικό χρόνοΜε την υποστήριξή της για πολλαπλά δίκτυα ασύρματων πρωτοκόλλων, η συσκευή αυτή εξασφαλίζει μια αξιόπιστη και αποτελεσματική ανταλλαγή δεδομένων, καθιστώντας την αναπόσπαστο συστατικό για κάθε βιομηχανική εγκατάσταση.
Το προϊόν αυτό διαθέτει μια σειρά από υποστηριζόμενα πρωτόκολλα, συμπεριλαμβανομένου του TCP/IP για την τυπική επικοινωνία δικτύου, του UDP για ταχύτερη παράδοση δεδομένων χωρίς σύνδεση, του DHCP για τη δυναμική κατανομή διευθύνσεων IP,DNS για την ανάλυση ονόματος τομέα, και HTTP/HTTPS για ασφαλή πρόσβαση στο Web.Η ευελιξία στην υποστήριξη πρωτοκόλλου εξασφαλίζει ότι η συσκευή μπορεί να ενσωματωθεί ομαλά με τις υφιστάμενες υποδομές δικτύου και να καλύψει τις διάφορες λειτουργικές απαιτήσεις.
Βασικά χαρακτηριστικά
Κρυπτογράφηση: AES 128-bit για ασφαλή απομακρυσμένη διαβίβαση δεδομένων
Υποστηριζόμενα πρωτόκολλα: TCP/IP, UDP, DHCP, DNS, HTTP, HTTPS για τη διευκόλυνση των ασύρματων πρωτοκόλλων δικτύου
Πιστοποιητικά:ΜΙΚ, CE διασφάλιση συμμόρφωσης και ασφάλειας
Ηλεκτρική παροχή:5VDC για τη διατήρηση της αξιόπιστης λειτουργίας
Τύπος κεραίας: εξωτερικήΣύνδεσμος SMA
Εφαρμογή της ασύρματης ενότητας PCB NLOS ευρυζωνικής μετάδοσης δεδομένων βίντεο
Παρακολούθηση και ασφάλεια:Χρησιμοποιείται ευρέως σε συστήματα ασφαλείας για την παρακολούθηση μεγάλων περιοχών όπως τα κέντρα πόλεων, τα βιομηχανικά πάρκα, τα αεροδρόμια και τα σύνορα.Πολλές κάμερες μπορούν να μεταδώσουν ζωντανές βίντεο σε κεντρική αίθουσα ελέγχου, βελτιώνοντας την επίγνωση της κατάστασης και τις δυνατότητες αντιμετώπισης.
Εκπομπή και κάλυψη εκδηλώσεων:Στη ραδιοτηλεοπτική βιομηχανία, τα ασύρματα συστήματα σημείο-πολλαπλών σημείων επιτρέπουν τη μετάδοση ζωντανών βίντεο από διάφορες τοποθεσίες σε μια εκδήλωση (όπως αθλητικά στάδια, συναυλίες,(ή συνεδριάσεις) σε ένα στούντιο παραγωγής ή τηλεοπτικό φορτηγό, διευκολύνοντας την κάλυψη και την παραγωγή σε πραγματικό χρόνο.
Επείγουσα αντιμετώπιση:Κατά τη διάρκεια φυσικών καταστροφών, ατυχημάτων ή άλλων καταστάσεων έκτακτης ανάγκης, οι πρώτοι ανταποκριτές μπορούν να χρησιμοποιήσουν ασύρματη μετάδοση βίντεο για να μοιραστούν βίντεο σε πραγματικό χρόνο από drones, κάμερες σώματος,ή κάμερες τοποθετημένες σε όχημα με κέντρα ελέγχου, συμβάλλοντας στην ταχύτερη λήψη αποφάσεων και τον συντονισμό.
Προδιαγραφές
| Γενικά | ||
| ΤΕΧΝΟΓΙΑ | Ασύρματη επικοινωνία με βάση τα τεχνολογικά πρότυπα TD-LTE | |
| Κρυπτογράφηση | Δοκιμαστικό στρώμα-2 | |
| DATA RATE | 30Mbps ((Uplink και Downlink) | |
| ΑΡΧΗ | 10km-15km ((Αέρος προς έδαφος) 500m-3km ((NLOS Γη προς έδαφος) | |
| ΑΠΟΤΕΛΕΙΑ | Τοπολογία αστέρων, σημείο έως 17-πίντ | |
| Δύναμη | 25dBm (2w ή 10w κατόπιν αιτήματος) | |
| ΕΠΙΤΡΟΠΗ | Μεταφορά μίας ταχύτητας ≤ 30 ms | |
| ΜΟΔΥΛΑΣΗ | QPSK, 16QAM, 64QAM | |
| Αντι-JAM | Αυτόματη μετατόπιση συχνοτήτων μεταξύ των ζώνων | |
| Διάταξη ζώνης | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| Ηλεκτρική κατανάλωση | 5W | |
| Εισαγωγή ισχύος | DC5V | |
| ΑΝΑΝΑΤΗΣΗ | ||
| 2.4GHz | 20 MHz | -99dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 1.4GHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| 800 MHz | 20 MHz | -100 dBm |
| 10 MHz | -103 dBm | |
| 5 MHz | -104 dBm | |
| 3 MHz | -106 dBm | |
| Διάταξη συχνότητας | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 MHz | 806-826 MHz | |
| COMUART | ||
| Ηλεκτρικό επίπεδο | 2Το πεδίο τάσης 0,85V και συμβατό με επίπεδο 3V/3,3V | |
| Δεδομένα ελέγχου | Τρόπος TTL | |
| Ποσοστό Baud | 115200bps | |
| Τρόπος μετάδοσης | Τρόπος διέλευσης | |
| Επίπεδο προτεραιότητας | Όταν η μετάδοση σήματος είναι crooked, τα δεδομένα ελέγχου θα μεταδίδονται με προτεραιότητα | |
| Σημείωση:1Τα δεδομένα που μεταδίδονται και λαμβάνονται μεταδίδονται στο δίκτυο. Μετά την επιτυχή δικτύωση, κάθε κόμβος FDM-6600 μπορεί να λαμβάνει σειριακά δεδομένα. 2Αν θέλετε να διακρίνετε μεταξύ αποστολής, λήψης και ελέγχου, πρέπει να ορίσετε ο ίδιος τη μορφή | ||
| ΕΝΤΕΡΦΑΣΕΣ | ||
| RF | 2 x SMA | |
| Ηλεκτρονικό δίκτυο | 1xEthernet | |
| COMUART | 1x COMUART | |
| Δύναμη | Εισαγωγή συνεχούς ρεύματος | |
| Δείκτης | Τριχρωματικό LED | |
| Μηχανική | ||
| Θερμοκρασία | -40°C~+80°C | |
| Βάρος | 50 γραμμάρια | |
| Διάσταση | 7.8*10,8*2cm | |
| Σταθερότητα | MTBF≥10000hr | |
|
|
